Hallo,

ich habe zwar einige Beiträge, wo die o.g. Regler erwähnt werden, gefunden, aber irgendwie keine detailierte Umbauanleitung. Kann man diese Regler auf I2C umbauen? Gibt es jemanden im Forum, der sie auch im MK einsetzt und darüber berichten kann? Danke

Beste Grüsse
Jakob

der umbau währe eigentlich der selbe wie sonst auch. -

dazu wird PIN27 (da bisher verwendet) von der schaltung getrennt.
und das PAD27 ersatzweise mit PIN24 neu verdrahtet.

das geht am besten mit einen SUPERSpezialwerkzeug -

bestehend aus einem stück ca 1mm breites stück rasierklinge und einem zahnstocher.
verwendet wie hier, bei freimachung des UART-PIN.

- UART variante - -klinge auf PAD setzen und pin erwärmen,
klinge unterschieben, zinn mit litze absaugen, pin mit klinge leicht anheben, und mit mikroschraubendreher umlegen.

PIN27 und PIN28 werden dann der MK-FC zugeführt.

hier das Schaltbild, . . . DragonSky60A.sch.pdf


- - und das ganze ohne CPU -

und wie es darunter aussieht, . . . . Platinengrösse 35x34mm

dann muss nur noch in der QUAX-Software, 17axxxx. die CPU-Port angepasst werden.


; zu beziehen währen die DragonSky-60A zum bleistift hier. - http://www.rc-brushless-shop.de/contents/de/d26.html -

@Jürgen - vielen Dank für die schnelle Antwort. Dein Superwerkzeug kenne ich schon aus dem Armo-Forum. Es freut mich, dass die Eingriffe ähnlich wie bei der UART-Variante aussehen.

Fliegt jemand den MK mit der DS 60A-Platine?

hi leute

wär es vielleicht möglich das jemand diese umbauanleitung schritt für schritt ins wiki macht? ich hab mir den ganzen umbau thread jetzt mal reingezogen und bin nochmehr verwirrt als vorher

gibts eigentlich ne möglichkeit die original BL's zu pimpen? oder kann ich einen AHM 36-6 / 18N - 20P QC mit ner 14'er latte an 4S noch sicher mit der original BL betreiben ?

lg joe

madjoe meinte

. . . ich hab mir den ganzen umbau thread jetzt mal reingezogen und bin nochmehr verwirrt als vorher

solch umbau ist eh, nur etwas für die, die sich (halbwegs) damit auskennen.

sonst ist bei kleinsten fehlern, der frust schon vorprogrammiert.
weil auch kein ansatz zur fehlersuche vorhanden ist.



; ein guter ansatz zu studieren ist hier, .... http://www.mikrocontroller.net/articles/AVR-Tutorial
- (ohne fleiss kein preiss, und einen führerschein bekommt man ja auch nicht geschenkt)

danke für den link jürgen der ist genial....


was ich aber eigenlich zum ausdruck bringen wollte das in dem monster BL thread , meiner bescheidenen meinung nach, die übersicht komplett hinüber ist da über viele regler gesprochen wird und man nicht mehr ganz durchblickt was zu was gehört...

lg Joe

und auch gar nicht mal so übel, und kleiner als der DragonSky-60A

sieht der ROXXY-730 aus. platinengrösse 24x37mm

hier schon mal das - SCHALTBILD als PDF -

CPU-Port und damit auch softwarekompatibel zum DragonSky-60A

- UART - http://www.armokopter.at/forum/viewtopic.php?f=9&t=409

@JUERGEN_

Re: Umbauvorschlag DragonSky-60A, auf UART

von sergey6 » Mi 8. Jul 2009, 10:27
Und Epfänger Stecker wird dann an UART Anschluss bei ARM-o-Kopter gesteckt richtig ?
Sprich, der Empfänger Stecker ist auf dem Schaltplan JP1 und man muss da nichts mehr weter machen.
Oben beschriebene Umbau vornehmen, neue Soft einspielen und vertig.
Ist mein gedankenflus richtig ?

.

ja das ist richtig.
die motoren werden beim Armo an dem MOT pin angeschlossen.
(ist ein unscheinbares pad das nicht am rand liegt.
Gruß BOris

Jakob meinte

Kann man diese Regler auf I2C umbauen? Gibt es jemanden im Forum, der sie auch im MK einsetzt und darüber berichten kann?

das reglerlayout ist identisch mit den supersimple ESC 50A - http://www.rcgroups.com/forums/showthread.php?t=1039478 -

und somit auch softwarecompatibel.

warum da eigentlich die fuses neu programmiert wurden, ist mit ein rätzel.

die maltretierung der platine, währe nicht mein geschmack, ist aber das selbige ergebnis.

JUERGEN_ meinte

hier das Schaltbild, . . . DragonSky60A.sch.pdf


- und das ganze ohne CPU -

Wenn ich da mal auf einen kleinen Fehler im o.g. Schaltbild hinweisen dürfte...

Laut Schaltplan ist ein Max622 verbaut. Auf dem Foto erkennt man aber, daß ein Max662 verbaut ist. Nur eine Kleinigkeit - aber bestimmt von Bedeutung

Jürgen

Heidi02 meinte

Laut Schaltplan ist ein Max622 verbaut. Auf dem Foto erkennt man aber, daß ein Max662 verbaut ist. Nur eine Kleinigkeit - aber bestimmt von Bedeutung

zahlendreher ?? doch noch einer der argusaugen hat.
die erste und letzte zahl stimmt jedenfalls.

.

Mal als Frage.. Wofür 60A Regler?? Gehen wir mal von 50A Dauer aus, dann wären das 200A!!!!!! Da Spielt dir kein Akku mit!! Ich glaube, wenn du wirklich die 60A benötigst, dann kannste nur noch mit Kabel zur Steckdose fliegen ^^

YaNnIk meinte

Mal als Frage.. Wofür 60A Regler??

währe ich wissenschaftler, würde ich jetzt sagen. "weil es möglich ist"


aber ich sage nur. "es ist doch schön zu wissen, das mann könnte, wenn mann wollte"

.

Zum MAX662, was für eine Funktion hat der eigentlich. Laut Datenblatt liefert er eine um +12 V erhöhte Spannung, d.h insgesamt ca. 17 V für die FET-Treiber, aber würde da nicht eigentlich die 12 V des Akkus genügen ?

Cornu meinte

Zum MAX662, was für eine Funktion hat der eigentlich. Laut Datenblatt liefert er eine um +12 V erhöhte Spannung, d.h insgesamt ca. 17 V für die FET-Treiber, aber würde da nicht eigentlich die 12 V des Akkus genügen ?

bei z.b. 2lipos hast du keine 12V.

kauf den "billigen" TP50A, dort ist nur ein transistor drinne.

Cornu meinte

Zum MAX662, was für eine Funktion hat der eigentlich. Laut Datenblatt liefert er eine um +12 V erhöhte Spannung, d.h insgesamt ca. 17 V für die FET-Treiber, aber würde da nicht eigentlich die 12 V des Akkus genügen ?

Der MAX662 liefert eine Ausgangspannung von +12V. Er ist nötig, da für den IR2101 eine Betriebsspannung zwische 10V und 20V erforderderlich ist. Bleibt die Akkuspannung in diesem Bereich ist der
Max662 nicht erforderlich ( 4S Akku )

Klaus Leiss

Hi,

does somebody have HEX files for this DragonSky 60A?

I suppose it needs individual HEX for addresses 1-8

please if you cannot post it here, send it to me: guzak@azet.sk


Thank you

As I see on the picture, the steps of modifying are:

1. - to buy it
2. - to cut off one line (the brown X)
3. - to connect-solder two pins (sky blue, before or after programming?)
4. - to solder 5 connections for reprogramming (can Sercon and Pony prog be used for this? and what are the settings)
5. - to connect SCL and SDA (red) lines for connecting with FC
6. - and finaly to enjoy the strong Ctrl :-)

Please correct me if some steps are wrong


(it looks like it is time to play with modifying Ctrls again :-)

Moin
Ich habe meine gerade programmiert. Und ich habe die Umbauvariante gemacht http://www.rcgroups.com/forums/attachment.php?attachmentid=2481914
Muss den immer noch Pad 27 neu verdrahte werden mit Pad 24?
Hat jemand noch die Orginalen Datein ich habe nur die Hexfiles, bringt ja ja wenig wenn ich noch anpassen muss.
Mfg
Martin

hier das verschwundene schaltbild des DRAGONSKY60A

Zitat

Laut Schaltplan ist ein Max622 verbaut. Auf dem Foto erkennt man aber, daß ein Max662 verbaut ist. Nur eine Kleinigkeit - aber bestimmt von Bedeutung

und JA,
es ist immer noch der selbige fehler.

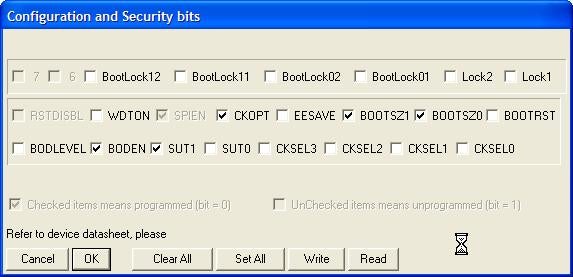

die fuseeinstellungen für DragonSky60A

externer Link:



wo nun die aktuelle I2C - geblieben ist ? keine ahnung.

Hi,

There are a couple of things here I don't understand; maybe somebody can help:

1) Juergen, I can only find your software for UART. I have looked but found no version specifically for I2C. Did I miss something or can the same soft do both?
2) I believe this thread is about I2C since the hardware mod is about freeing the SDA and SCK pins (not the UART ones). The hardware mod at http://www.armokopter.at/forum/viewtopic.php?f=9&t=411 (where I found the software) seems to be for UART.
3) Hmmm I can actually read the flash on my DragonSky and overwrite it too! Maybe I dont need to replace the CPU
4) I noticed the original PWM software has quite a lot of damping on the throttle. That is, the response is slow. Has that been removed in the Quax mods?
5) So have I misunderstood it? Is there an I2C Quax soft and does somebody have a complete URL to it?
6) Juergen and Quax, is that the same person?

Kind regards and thanks,
Hopefully
Soren and his 5 DragonSkys

Here is the software for Dragonsky60 i²c (BL-Super Simple 50amp - mot1to8.zip)
-> http://www.rcgroups.com/forums/showthread.php?t=1039478

My English is not good. The remaining questions I leave to someone else

Hi,

Thanks a lot!! If it works ok, I might answer the other questions myself!

Regards
Soren

Kuula/dongfang meinte

6) Juergen and Quax, is that the same person?

no. those are two different persons!

best regards, hans.
