da nun auch die xbee / ZigBee - module mit sma-buchse gibt
externer Link:
XBEE gäbe es HIER

habe ich mir mal ein trägermodul konstruiert, welches auch auf dem mk
zum einsatz kommen soll.

die schaltung sieht so aus.


EDIT;

aufgebaut siehts so aus . . .
XBEE am boden.



ab sofort sind diese Platinen in 1,0mm, FR4 bei http://www.sander-electronic.de/bs0005.html
externer Link:


per email unter betreff . . . XBEE-TÄGER/DG1SUA . . . bestellbar.
. . . die kosten belaufen sich ca. auf 6,98euro pro platine.

solange der vorrat reicht.

jürgen

das xbee ist auf der unterseite montiert. die abmessungen sind 50x50mm,
mit 46mm bohrungsabstand.



auf der oberseite sind led und montage von navilock-gpsmodul, vorgesehen
http://www.sander-electronic.de/gm00046.html#NL-507TTL

für speziellen betrieb, ist bestückung von einem usb-ttlwaldler möglich.



jürgen

Und wozu braucht der Mensch die SMA Buchse?

Scram meinte

Und wozu braucht der Mensch die SMA Buchse?

wie willst du wohl die hf verlustarm zur antenne bringen. ?

ufl ; hat die kürzeste antennenleitung (12cm) schon eine dämpfung von 3 db.



jürgen
.

Reicht da nicht einfach ein "Kabelschwänzchen" als Antenne aus? So eine SMA Buchse + Stecker wird ja immerhin auch mit 9.81 m/(s*s) von der Erde angezogen

also in Anbetracht dessen, das Graupner auch nur Xbee Module mit Stummelantenne für ihr 2,4ghz Zeugs verwendet, sollte es eigentlich ausreichen, die Dämpfung von Verlängerungskabeln wird bei 2,4gHz häufig unterschätzt.
Was sich ACT mit den 20-30 cm Verlängerungskabeln für ihr 2,4ghz Antenne denken, weis ich auch nicht und halte es eher als Schlechtes Beispiel....

Wo wir hier gerade bei XBee Modulen sind, ist eigentlich irgend jemandem bekannt, ob man den Graupner Xbee Modulen auch ein Serielle PPM Signal für den Kopter entlocken kann ??
Ich hatte zwei mal bei den Versucht anzurufen, der Techniker hatte nur leider jedes mal ein Gespäch auf einer anderen Leitung und auf eine Mail hatten die auch nicht geantwortet...
Was ich neben bei von Graupner für ein Witz halte ist, dass in der MC24 so ein Modul in die Ecke vom Gehäuse geklebt wird und man auf dem Sender Display nicht eine einzige Info von dem Modul eingeblendet bekommt, weder die Empfangsqualität oder sonst eine kleine einfache Telemetrie Aufgabe, die so ein Modul neben bei noch erfüllen könnte, echt Schade ...


Gruß
Ufus

3dB auf 12 cm? Was ist das denn für eine Leitung? Kommt mir ehrlich gesagt ziemlich viel vor? Auf 12 cm die Leistung halbieren... So hoch ist 2,4GHz auch nun wieder nicht...

Hideki meinte

3dB auf 12 cm? Was ist das denn für eine Leitung? Kommt mir ehrlich gesagt ziemlich viel vor? Auf 12 cm die Leistung halbieren... So hoch ist 2,4GHz auch nun wieder nicht...

aber leider sind die leitungen sehr dünn.....
und die micro-stecker sind wohl auch nicht das wahre.

übrigends, 3db ist schon eine sehr gute leitung ..


; das hat schon seinen grund,
das an immer mehr gps-rx die module an der antenne angeflanscht werden.




jürgen

habe hier eine twas besseres kabel gefunden, ist aber auch kein dünnes HF Kabel
http://www.lechner-cctv.de/artikel_einzeln.php?KAT=107&NR=165&LANG=DE&mwdSID=jrh2grrt3la1ej75j9oqvfset6

ufus meinte

habe hier eine twas besseres kabel gefunden, ist aber auch kein dünnes HF Kabel
http://www.lechner-cctv.de/artikel_einzeln.php?KAT=107&NR=165&LANG=DE&mwdSID=jrh2grrt3la1ej75j9oqvfset6

jaaa.. das an ufl-stecker ???

das kabel habe ich selbst im einsatz, bis 5,7ghz.
abäääähr an sma.

ansonsten verwende ich semiflex... wenns klein sein soll.

ich habe mich entschlossen ein paar

XBEE-GPS-Trägerplatinen industriell fertigen zu lassen.

bestückungsseite, oben


da ich nicht alle selber verbauen kann, bleiben noch welche über.


jürgen
.

Bist du sicher, dass sich X-Bee und GPS nicht stören? Schließlich ist nur eine Platine dazwischen

Fry3199 meinte

Bist du sicher, dass sich X-Bee und GPS nicht stören? Schließlich ist nur eine Platine dazwischen

sicher, sicherlich nicht.

aber gregor meinte, sein bt-modul direkt neben dem gps macht keine beinflussung.

ich ziehe es aber vor mit separater antenne, unterm kopter zu arbeiten.

und ziehe die draht-antenne der chip-antenne vor.
ich denke das die drahtantenne auch weniger parasitäre strahlung abgibt.


jürgen
.

die platinen sollen in den nächsten tagen eintreffen.

jürgen
.

Hi jürgen,

ich hätte gerne einen, wenn Du noch einen übrig hast.

ErtanO

moin moin,

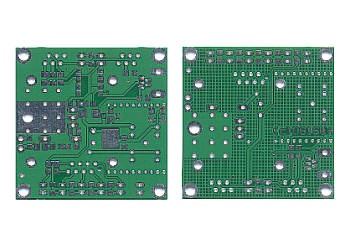

meine platinen sind nun in einer limitierten stückzahl verfügbar.

herr SANDER hatte sich bereiterklärt
diese in 1.0mm fr4 lötstop 2seitig, dk fertigen zu lassen
die kosten belaufen sich wohl auf 6,98euro pro platine,

ab sofort sind diese bei http://www.sander-electronic.de/
per email unter betreff . . . XBEE-TÄGER/DG1SUA . . . bestellbar.


wenn alle, denn alle

mehr kann ich nicht für euch tuen.

erst mal noch ,

XBEE am boden.


USB bestückt.

.

Hi,

Bestellung bei Sander funktionierte problemlos.
Sonntag per Mail bestellt, heute angekommen.
Klasse Qualität der Platine.

BTW: dort gibts auch 644P (AU und PU). Ist NICHT auf der Webseite, einfach anfragen.
@Jürgen: Rate mal, was ich aufgrund des Regen jetzt mache!

PPS: Man muss sich nur damit abfinden das es keine Bestellbestätigung etc. von Sander gibt.

Bye
Mikeljo

mikeljo meinte

PPS: Man muss sich nur damit abfinden das es keine Bestellbestätigung etc. von Sander gibt.

naja, daür habe ich ihn genug genervt, wann denn nu die palatinen kommen.
da konnte er keine zeit mehr für dich haben .......

.

Hi,

mal ne Frage an die anderen Coder:
- gibt es was besonderes zu beachten wenn ich einen Laufenden Code vom Mega32 zum Mega644 portiere?
Das Programm läuft (RS232 geht, I2C geht), nur wenn er Inputpins (Keys) abfragen soll macht er nix??
Verhält der 644er sich bei der Pininitialisierung anders?

Thanks

Bye
Mikeljo

es muss nicht immer XBEE sein.

die bestückungen sind bei mir, wie immer OPTIONEN

bei bestückung von option1
D1 = SB140
IC2 = LF50

bekommt mann eine sehr gute 5V versorgung für Video.

und hätte bei bestückung von option2

zugleich ein USB-SERCON an board.
D2, kann dabei entfallen.

die treiber für den FT232RL gibt es hier.
http://www.ftdichip.com/Drivers/VCP.htm

und alle LED auf dem oberdeck, ist ev. auch nicht schlecht ?

.

hier noch die zusammenfassung als .PDF

.

Hallo,

ich möchte die UART des FC via Xbee zu boden Bridgen. Am Boden möchste ich einmal die Telemetriedaten zur Verfügung haben und gleichzeitig das EPI-OSD hinters XBee klemmen. Welche der Platinen mit welchen Bestückungsoptionen brauche ich dafür?

Gruss,

Arnd

tycho-x meinte

ich möchte die UART des FC via Xbee zu boden Bridgen. Am Boden möchste ich einmal die Telemetriedaten zur Verfügung haben und gleichzeitig das EPI-OSD hinters XBee klemmen. Welche der Platinen mit welchen Bestückungsoptionen brauche ich dafür?

es gibt nur eine universelle XBee-TRÄGER Platine
http://www.sander-electronic.de/bs0005.html#XBee-TR%C4GER/DG1SUA

und die brauchst du dann 2x.

für deinen einsatz müssen die optionen nicht bestückt werden.

- die fc-xbee bekommt 5V von der FC

- die boden-xbee bekommt 5V vom OSD.

- bei nutzung der usb-option kommen die 5V vom PC,
- ( die pin 1 2 der verbinder X2-X3 werden über kreuz verbunden)
- Rx für OSD wird an pin1-X2 abgeriffen.

.

Hi JUERGEN,

wofür noch das XBee, es gibt doch den BTM-222 (Class1 mit 18dbm!)

Specky
