Hallo,

es gibt eine neue Beta-Version.

Anschluss eines externen GNSS (GPS) - Empfängers. Z.B. für RTK-GPS

Wir haben immer wieder Anfragen zur Verwendung von hochpräzisen RTK-GPS-Empfängern.
Jetzt kann man an den UART2 Anschluss der FC ein solches GPS-Modul anschliessen.
Hinweis: Das normale GPS-Modul muss trotzdem angeschlossen bleiben. Es dient als Fallback und für Daten wie Datum und Geschwindigkeit.

User image

Das Datenformat des GPS-Empfänges muss eingestellt sein auf:
* NMEA GGA ($GPGGA)
* Baudrate: 57600Bd
* Updaterate: 5-10Hz -> 100-200ms

Im KopterTool wedern die Daten dann wie folgt angezeigt:
User image

Diese GPS-Koordianten werden dann in den Logfiles (Triggerlogfile und GPX) verwendet.

User image

Im Logfile sieht man dann auch Art des Fixes, Anzahl der Satelliten, un ob das externe GPS für die Navigation verwendet wird.

User image


Flug mit externem GNSS (GPS) - Empfänger

In den meisten Fällen reicht das hochgenaue GPS für die Foto-Logfiles.

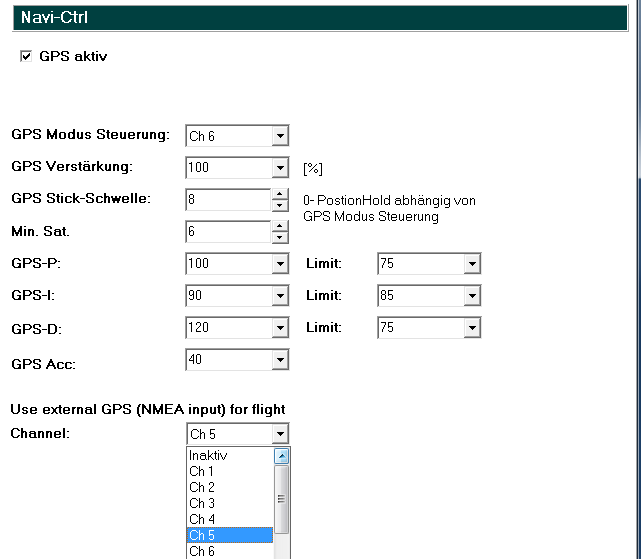

Der MK kann diese Daten aber auch für die Navigation verwenden.

User image

Man kann diese Option auch mitten im Flug umschalten. Das würde Sinn machen, wenn es Probleme mit dem RKT-GPS gibt, oder zu Testzwecken.
Man Könnte diese Option auch zusätzlich auf den Kanal des GPS-Schalters legen. Der Wertebereich ist so eingestellt, dass der externe Empfänger dann nur bei WP-Flügen und ComingHome für die Navigation verwendet wird.
Bei PH würde dann das interne GPS-Modul verwendet werden.

Sonstige Änderungen:

Man kann den Schaltausgang bei Wegpunkteflügen nun dauerhaft an oder Ausschalten.
WAYPOINT-EVENT = 255 -> Cameratrigger Dauernd AN (oder AUS -> hängt von dem IDLE-Bit ab)
WAYPOINT-EVENT = 0 -> Cameratrigger Dauernd AUS (oder AN-> hängt von dem IDLE-Bit ab)

Gruss,
Holger
« Bearbeitet von HolgerB am 16.04.2018 12:43. »
Mitglied
Registriert seit: Sep 2010
Beiträge: 10
Hallo Holger,

Hey super, da freu ich mich schon drauf!
Gibt es eine Liste, welche RTK-Empfänger getestet wurden bzw. funktionieren müssten?

vg,
Wolferl
Entwickler, Admin
Registriert seit: Feb 2006
Beiträge: 5802
Ort: Ostfriesland
Den NMEA Datensatz "GGA" werden alle Empfänger können. Das ist gängiger Standard.
Mitglied
Registriert seit: Jan 2013
Beiträge: 81
Ort: Ostschweiz
Super!!! Aber da werd ich mit den 2.5er FC's keine Chance haben oder?
Mitglied
Registriert seit: Feb 2012
Beiträge: 136
Bei "super" schliesse ich mich an!
